在焊接工藝中，焊接夾具扮演著至關重要的角色，它確保了焊接過程的穩定性和準確性。然而，就像任何工具或設備一樣，焊接夾具也可能會遇到一些常見的故障。今天，我們就來探討一下這些故障及其排除方法。
一、焊接夾具常見故障分類及應對方案
1.定位精度失效
故障現象：
工件裝配后尺寸偏差超出公差范圍。
重復裝夾時同一工件位置不一致。
可能原因：
定位銷/基準面磨損或變形。
夾具剛性不足導致受力偏移。
工件毛刺或殘留焊渣干擾定位。
排除步驟：
1.目視檢查：用千分尺測量定位元件尺寸，對比初始設計參數。
2.清潔維護：使用銅刷清除定位孔內的焊渣，酒精擦拭基準面。
3.更換部件：磨損超過0.05mm的定位銷需立即更換（優先選用硬質合金材質）。
4.加強剛性：在支撐框架薄弱處焊接加強筋或升級為鑄鋼基座。
2.夾緊力不足或失效
故障現象：
焊接過程中工件移位，焊縫出現錯邊。
氣動/液壓夾具夾緊后自動松開。
可能原因：
夾緊機構磨損（如夾爪齒紋磨平）。
氣路泄漏或液壓油污染。
彈簧疲勞導致機械夾鉗回彈力下降。
排除步驟：
1.壓力測試：
氣動夾具：用肥皂水檢測氣管接頭是否漏氣，調節減壓閥至0.40.6MPa。
液壓夾具：檢查油缸密封圈是否老化，油液雜質含量（需定期過濾）。
2.機構修復：
夾爪表面激光熔覆耐磨涂層（成本較換新降低60%）。
更換斷裂的碟形彈簧（注意匹配剛度系數）。
3.熱變形導致夾具功能異常
故障現象：
長時間焊接后夾具本體彎曲。
定位元件受熱膨脹引發精度漂移。
可能原因：
夾具材料耐熱性不足（如普通碳鋼在300℃以上易變形）。
未設計散熱結構或冷卻系統故障。
排除步驟：
1.材料升級：高溫區域更換為耐熱鋼（如310S不銹鋼，耐溫可達1000℃）。
2.主動散熱：
加裝水冷管道（流量建議≥5L/min）。
增加銅制散熱鰭片于高熱區。
3.工藝優化：采用間歇焊接或降低焊接電流，減少熱輸入。
4.運動部件卡滯
故障現象：
滑軌移動阻力增大，影響機器人焊接路徑。
氣缸活塞桿運動不順暢。
可能原因：
金屬碎屑侵入導向槽。
潤滑脂干涸或污染。
直線軸承銹蝕。
排除步驟：
1.深度清潔：
用煤油浸泡導軌后，使用無塵布擦拭。
壓縮空氣吹掃氣動元件內部（壓力≤0.3MPa）。
2.潤滑管理：
改用高溫鋰基潤滑脂（適用20℃~150℃）。
設置自動注油裝置，每8小時補充0.2mL油脂。
3.防塵改進：加裝伸縮式防護罩（IP54等級以上）。
二、系統性故障診斷流程
當出現復合型故障時，建議按以下流程排查：
1.現象記錄：拍攝故障時的工件狀態、夾具位置及焊縫質量。
2.逆向追溯：
檢查最近更換的夾具部件是否匹配。
分析焊接參數變更記錄（如電流增加20%可能導致熱變形加劇）。
3.分模塊測試：
單獨運行氣動系統，觀察壓力穩定性。
卸載工件后手動操作夾具，檢查運動自由度。
4.數據對比：將當前夾具精度與CMK（設備能力指數）基準值對比，若CMK<1.33需大修。
三、預防性維護策略
降低故障率的四大關鍵措施：
1.日常點檢：
每日開工前進行5分鐘快速檢查：
夾緊力測試（使用數顯推拉力計）。
氣源三聯件排水（避免水分進入氣缸）。
2.周期性保養：
每周：校準定位精度（激光跟蹤儀或三坐標測量）。
每季度：更換液壓油濾芯，清洗冷卻水箱。

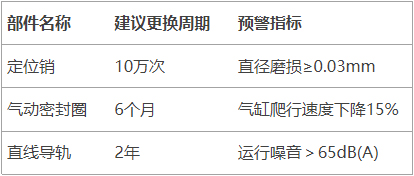

3.易損件清單管理：
4.智能化改造：
加裝IoT傳感器監測振動、溫度等參數，實現預測性維護。
采用AR輔助維修系統，指導技術人員快速更換部件。
四、經濟型維修決策指南
根據故障嚴重程度和成本評估，建議采取以下策略：
立即維修：影響安全或?qū)е屡糠倒さ膯?wèn)題（如定位失效）。
暫緩處理：輕微功能降級但可短期規避的故障（如單點潤滑不良）。
報廢更換：維修成本超過新夾具60%或技術嚴重落后時。
總結：
焊接夾具雖然堅固耐用，但在使用過程中也可能會遇到各種故障。通過了解這些常見故障及其排除方法，我們可以更好地維護和使用焊接夾具，從而提高焊接質量和工作效率。記住，定期檢查和維護是預防故障的關鍵！焊接夾具故障的排除需結合機械、電氣、材料等多學科知識。通過建立標準化維護流程（如TPM全員生產維護），可將故障率降低40%以上。對于高價值自動化產線，建議與夾具供應商簽訂年度服務協議，獲得快速響應技術支持。
|
